工業(yè)電解海水制氫技術(shù)及核心材料創(chuàng)新發(fā)展

隨著全球能源結(jié)構(gòu)向清潔化轉(zhuǎn)型，海上風(fēng)電、光伏等新能源的開發(fā)利用規(guī)模持續(xù)擴(kuò)大。海上新能源發(fā)電具有不占用陸地資源、靠近負(fù)荷中心等優(yōu)勢(shì)，但受限于并網(wǎng)技術(shù)和傳輸成本，大量電能難以高效消納。電解海水制氫技術(shù)可實(shí)現(xiàn)新能源電力的就地轉(zhuǎn)化與儲(chǔ)存，且海水資源取之不盡，成為破解海上新能源消納難題的關(guān)鍵路徑。然而，海水中高濃度的Cl?、Ca²?、Mg²?等離子易引發(fā)電極腐蝕、沉積物附著等問題，嚴(yán)重制約了技術(shù)工業(yè)化進(jìn)程。當(dāng)前，行業(yè)圍繞電解制氫技術(shù)優(yōu)化與電極材料革新兩大方向展開深入研究，推動(dòng)技術(shù)向低成本、高穩(wěn)定、規(guī)模化方向發(fā)展。

一、海水電解的核心挑戰(zhàn)與影響機(jī)制

（一）海水關(guān)鍵成分及特性

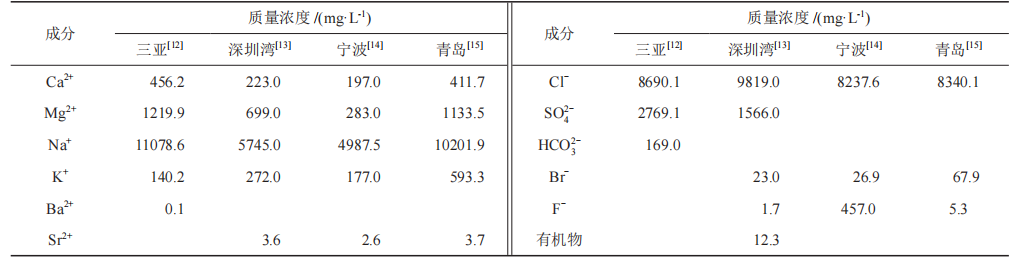

我國(guó)近岸海域海水成分復(fù)雜，除大量Na?、Cl?外，還含有較高濃度的Mg²?（283-1219.9mg/L）、Ca²?（197-456.2mg/L）以及少量K?、Br?和有機(jī)物等。這些成分在電解過程中相互作用，直接影響制氫效率與設(shè)備壽命。

（二）電解反應(yīng)中的關(guān)鍵問題

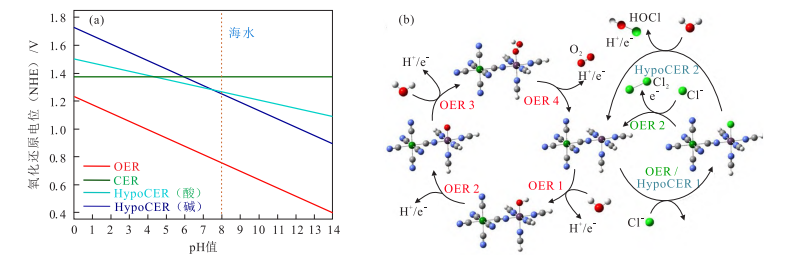

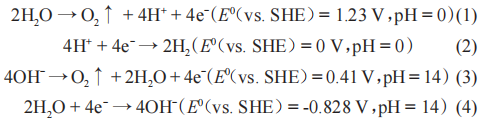

海水電解的核心反應(yīng)為析氫反應(yīng)（HER）與析氧反應(yīng)（OER），但海水成分會(huì)誘發(fā)多重副反應(yīng)：堿性環(huán)境下，Ca²?、Mg²?易與OH?結(jié)合形成Ca(OH)?、Mg(OH)?沉淀，附著于電極和隔膜表面導(dǎo)致傳質(zhì)受阻；Cl?在電解中易發(fā)生析氯反應(yīng)（CER）生成Cl?，或進(jìn)一步轉(zhuǎn)化為HClO、ClO?，造成電極腐蝕與隔膜劣化；此外，海水中微生物還會(huì)對(duì)設(shè)備結(jié)構(gòu)產(chǎn)生生物腐蝕，進(jìn)一步縮短系統(tǒng)使用壽命。

二、主流電解海水制氫技術(shù)路徑及進(jìn)展

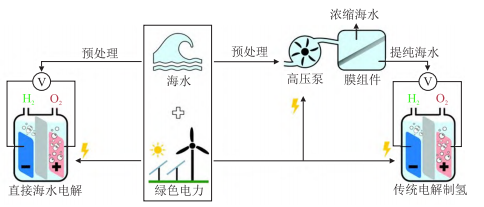

（一）海水純化-制氫耦合技術(shù)

該路徑通過預(yù)處理去除海水中有害離子，再送入電解槽制氫，是目前技術(shù)最成熟的方案。

·         反滲透膜純化制氫：利用反滲透膜精準(zhǔn)分離鹽離子，純化后海水可適配質(zhì)子交換膜電解槽、堿性電解槽等多種設(shè)備，全球應(yīng)用廣泛。但該技術(shù)存在純化能耗高、設(shè)備占地大等問題，難以滿足遠(yuǎn)海制氫需求。

·         原位相變制氫：以疏水透氣隔膜為核心，借助膜兩側(cè)海水與KOH的蒸發(fā)壓差驅(qū)動(dòng)海水相變，在水蒸氣遷移過程中實(shí)現(xiàn)鹽離子分離。該技術(shù)整合了純化與制氫系統(tǒng)，占地小、成本低，在250mA/cm²電流密度下電壓僅1.95V，且3200h運(yùn)行性能穩(wěn)定。目前已進(jìn)入示范應(yīng)用階段，核心研發(fā)方向集中于高性能隔膜材料開發(fā)，以提升純化速率與使用壽命。

（二）直接海水電解制氫技術(shù)

為規(guī)避海水純化環(huán)節(jié)，直接海水電解技術(shù)成為研究熱點(diǎn)，通過技術(shù)創(chuàng)新抑制副反應(yīng)發(fā)生。

·         堿性海水電解制氫：在海水中添加堿液調(diào)節(jié)pH值，當(dāng)pH>7.5時(shí)，OER電位窗口可達(dá)480mV，此時(shí)陽極析氧法拉第效率接近100%，有效避免Cl?氧化。研發(fā)的Na?Co???Fe?P?O?/C@CC電極，在100mA/cm²電流密度下OER過電位低于480mV，穩(wěn)定性優(yōu)異。該技術(shù)設(shè)備簡(jiǎn)單、成本較低，但電流密度受電位窗口限制，需依賴高性能電極材料突破瓶頸。

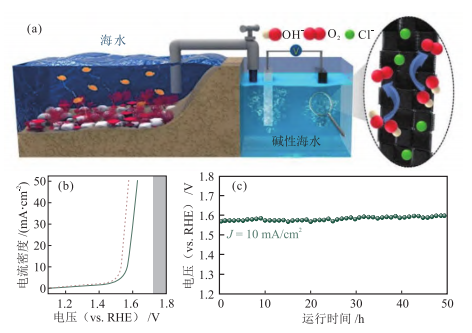

堿性海水電解制氫實(shí)驗(yàn)示意圖（a）、NCFPO/C@CC在電解海水中的極化曲線（b）和恒電位電解曲線（c）

·         陽極小分子電氧化制氫：通過添加生物質(zhì)小分子（如殼多糖、木糖）或化學(xué)緩沖劑，以低電位氧化反應(yīng)替代傳統(tǒng)OER，降低制氫能耗的同時(shí)避免Cl?干擾。例如N?H?輔助電解體系，在1000mA/cm²電流密度下槽電壓僅0.69V；木糖氧化制氫體系電壓低至1.57V，甲酸選擇性達(dá)94.6%。但小分子消耗快、遠(yuǎn)海補(bǔ)給困難，限制了其規(guī)模化應(yīng)用。

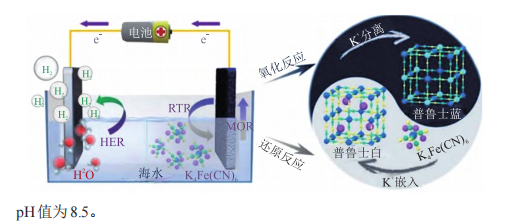

Fe[CN?]??輔助的普魯士藍(lán)/普魯士白氧化還原反應(yīng)應(yīng)用于直接海水電解制氫示意圖

·         高溫電解海水制氫：基于固體氧化物電解池（SOEC）技術(shù)，在700℃以上高溫下將海水轉(zhuǎn)化為水蒸氣，從根源上避免離子腐蝕與沉積。改進(jìn)后的SOEC電解槽在1.29V電位下電流密度可達(dá)739mA/cm²，性能衰減僅0.031V/kh，能量轉(zhuǎn)換效率最高達(dá)72.47%。該技術(shù)的核心挑戰(zhàn)在于設(shè)備高溫穩(wěn)定性與遠(yuǎn)海熱源保障，電極和密封材料研發(fā)是關(guān)鍵突破方向。

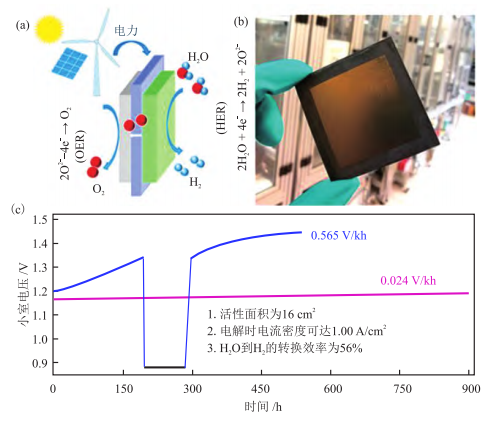

SOEC電解水機(jī)理示意圖（a）、SOEC極板照片（b）和750℃、1.00 A/cm²電流密度下，SOEC長(zhǎng)時(shí)間電解電位變化趨勢(shì)（c）

三、電解海水電極材料創(chuàng)新研發(fā)

電極材料作為電解制氫的核心，需同時(shí)滿足高催化活性、抗腐蝕、長(zhǎng)壽命等要求。目前研發(fā)已從貴金屬材料向非貴金屬材料轉(zhuǎn)型。

（一）貴金屬材料優(yōu)化

以Ir、Pt為代表的貴金屬催化性能優(yōu)異，通過負(fù)載量?jī)?yōu)化與復(fù)合改性延續(xù)應(yīng)用價(jià)值。如Pt-Ni@NiMoN電極（Pt負(fù)載量?jī)H0.07%），在模擬海水中500mA/cm²電流密度下過電位僅90mV；NiIr-LDH材料在650h測(cè)試中保持穩(wěn)定，500mA/cm²下過電位361mV。但高昂成本仍是規(guī)?；瘧?yīng)用的主要障礙。

（二）過渡金屬化合物材料

Ni、Co、Mo等過渡金屬化合物因成本低廉、性能可調(diào)成為研究主流，包括氮化物、磷化物、硫化物等多種類型。NiMoN@NiFeN復(fù)合電極在1mol/LKOH+海水體系中，1A/cm²電流密度下槽電壓僅1.71V；S-NiFe-Pi/NFF電極在500mA/cm²下電壓1.80V，催化活性與穩(wěn)定性顯著提升。通過路易斯酸修飾、異質(zhì)結(jié)構(gòu)筑等手段，可進(jìn)一步增強(qiáng)材料抗腐蝕能力與催化選擇性。

（三）新型結(jié)構(gòu)材料探索

金屬有機(jī)框架（MOF）、核-殼結(jié)構(gòu)、單原子材料等新型結(jié)構(gòu)憑借高比表面積與獨(dú)特電子結(jié)構(gòu)，展現(xiàn)出巨大潛力。CoB@MOF@CC電極在100mA/cm²下槽電壓低至1.69V；Ir?/Ni?.?Mn?.?O?單原子材料在1.5V電壓下電流密度可達(dá)500mA/cm²。此類材料目前仍處于實(shí)驗(yàn)室階段，使用壽命與規(guī)?；苽浼夹g(shù)有待進(jìn)一步驗(yàn)證。

四、技術(shù)瓶頸與未來發(fā)展方向

當(dāng)前電解海水制氫技術(shù)仍面臨多重挑戰(zhàn)：Cl?腐蝕與金屬離子沉積問題尚未完全解決，非貴金屬電極材料壽命難以滿足工業(yè)需求，遠(yuǎn)海制氫的設(shè)備適配性與能源供給有待優(yōu)化。未來發(fā)展需聚焦三大方向：一是研發(fā)耐腐蝕、高選擇性的電極與隔膜材料，突破現(xiàn)有性能瓶頸；二是優(yōu)化技術(shù)集成方案，推動(dòng)原位相變制氫與堿性電解制氫的工程化落地，降低設(shè)備成本與能耗；三是構(gòu)建海上新能源-電解制氫-儲(chǔ)氫一體化系統(tǒng)，解決遠(yuǎn)海熱源保障、設(shè)備維護(hù)等工程問題。隨著材料科學(xué)與工程技術(shù)的協(xié)同進(jìn)步，電解海水制氫有望成為未來清潔能源體系的重要組成部分，為全球“雙碳”目標(biāo)實(shí)現(xiàn)提供關(guān)鍵支撐。
